建模方面

2020-05-25 15:06:02

次

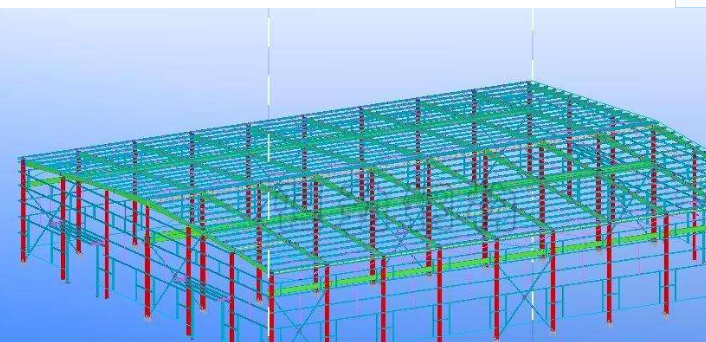

传统的工程制图都是使用CAD，CAD在二维出图领域确实是数一数二的存在。但在三维领域，Tekla比CAD先进了很多，用户通过设计图纸在Tekla里面建立项目的三维模型，可以更好更直观的反应项目的整体情况，查看工程量，单根零构件信息，轻而易举，还可以进行碰撞检查，判断模型中那些零件之间相互冲突，为有效施工解决了一大难题。tekla建模的截面库非常，国标中的各种型钢，圆钢，钢管，板厚都能获取，还可以加入美标，欧标规范，根据项目的实际情况来确定。

加工详图方面

Tekla有非常强大的调图功能，调出来的详图可以直接用于车间班组加工，有布置图，构件图，零件图等不同的功能选择，还可以出三维图，尺寸标注可以到0.01mm，土建方面也可以进行钢筋混凝土建模出图，独特的配筋方式，方便快捷的操作。一份设计图纸，用CAD出详图可能要花上一两个礼拜时间，Tekla熟悉之后两三天就可以做到，当然这是针对小工程而言，大工程CAD花费时间更长。

两者可以协同导入，很多建模或者动画模拟软件都支持Skp格式，这奠定了Tekla模型在工程动画领域的基础，Tekla详图导出的是dwg格式，也可以直接打印成PDF，用于加工。鲁班BIM和Tekla的交互方式为PDS文件，Tekla模型同样可以生成，现场协作，工程量提取。Tekla也可以通过导出dwg或者dwf格式和Navisworks交互使用，这些都是BIM应用的前提条件。

使用步骤

首先定义材质和截面，定义完成就可以根据设计图纸画出相对应的轴线，进行Tekla建模操作。建模完成就是刷编号了，作为一个工程师都知道加工图纸每个零构件都需要有相对应的编号，这样车间工人才能根据图纸去进行加工制作。刷完编号紧接着是出图，出图建议先出零件图，看看零件中的尺寸是否有不合理的，再出构件图，出布置图。这个过程下来你的图纸已经可以交给车间进行加工了，你的模型可以有很多用途，BIM应用，施工模拟，工程量拉取，材料统计，动画制作。仅供参考。
